Modelo entidad -relacion





El Modelo Entidad-Relación, también conocido como DER (diagramas entidad-relación) es una herramienta de modelado para bases de datos, propuesto por Peter Chen en 1976, mediante el cual se pretende 'visualizar' los objetos que pertenecen a la Base de Datos como entidades (se corresponde al concepto de clase, cada tupla representaría un objeto, de la Programación Orientada a Objetos) las cuales tienen unos atributos y se vinculan mediante relaciones.
Es una representación conceptual de la información. Mediante una serie de procedimientos se puede pasar del modelo E-R a otros, como por ejemplo el modelo relacional.
El modelado entidad-relación es una técnica para el modelado de datos utilizando diagramas entidad relación. No es la única técnica pero sí la más utilizada. Brevemente consiste en los siguientes pasos:
Se parte de una descripción textual del problema o sistema de información a automatizar (los requisitos).
Se hace una lista de los sustantivos y verbos que aparecen.
Los sustantivos son posibles entidades o atributos.
Los verbos son posibles relaciones.
Analizando las frases se determina la cardinalidad de las relaciones y otros detalles.

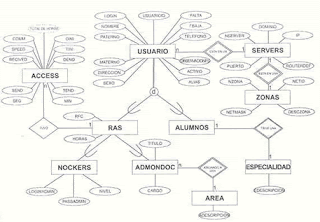

Se elabora el diagrama (o diagramas) entidad-relación.
Se completa el modelo con listas de atributos y una descripción de otras restricciones que no se pueden reflejar en el diagrama.
Dado lo rudimentario de esta técnica se necesita cierto entrenamiento y experiencia para lograr buenos modelos de datos.
El modelado de datos no acaba con el uso de esta técnica. Son necesarias otras técnicas para lograr un modelo directamente implementable en una base de datos. Brevemente:
Transformación de relaciones múltiples en binarias.
Normalización de una base de datos de relaciones (algunas relaciones pueden transformarse en atributos y viceversa).
Conversión en tablas (en caso de utilizar una base de datos relacional Base Teórica y Conceptual
El modelo entidad-relación se basa en los conceptos descritos a continuación para representar un modelo de la vida real.

Entidad
Representa una “cosa” u "objeto" del mundo real con existencia independiente, es decir, se diferencia unívocamente de cualquier otro objeto o cosa, incluso siendo del mismo tipo, o una misma entidad.
Algunos Ejemplos:
Una persona. (Se diferencia de cualquier otra persona, incluso siendo gemelos).
Un automóvil. (Aunque sean de la misma marca, el mismo modelo,..., tendrán atributos diferentes, por ejemplo, el número de bastidor).
Una casa (Aunque sea exactamente igual a otra, aún se diferenciará en su dirección).
Una entidad puede ser un objeto con existencia física como: una persona, un animal, una casa, etc. (entidad concreta), o un objeto con existencia conceptual como: un puesto de trabajo, una asignatura de clases, un nombre,etc. (entidad abstracta).
Una entidad está descrita y se representa por sus características o atributos. Por ejemplo, la entidad Persona puede llevar consigo las características: Nombre, Apellido, Género, Estatura, Peso, Fecha de nacimiento, etc...
Conjunto de entidades
Es una colección de entidades que comparten los mismos atributos o características.
Ejemplos:
Todos los atletas que participan en los Juegos Olímpicos, comparten sus atributos: nombre, número de identificación, edad, peso, categoría...
Todos los países del mundo, comparten las características: nombre, continente, área, lengua principal, lengua secundaria, moneda, etc.
Relación
Describe cierta dependencia entre entidades o permite la asociación de las mismas.Ejemplo:
Dadas dos entidades "Habitación 502" y "Mark", es posible relacionar que la
habitacion 502 se encuentra ocupada por el huésped de nombre Mark.
Una relación tiene sentido al expresar las entidades que relaciona. En el ejemplo anterior, Un Huésped (entidad), se aloja (relación) en una habitación (entidad).
